Ensaio CPT em São Leopoldo: Perfil Estratigráfico Contínuo para Projetos de Fundação

Geotecnia aplicada a resultados concretos.

SAIBA MAIS

O solo de São Leopoldo reserva surpresas para quem projeta apenas com base em sondagens tradicionais. A cidade se espalha sobre depósitos sedimentares da Bacia do Rio dos Sinos, onde camadas de argila mole e lentes de areia se alternam de forma imprevisível. É nesse cenário que o ensaio CPT se torna um diferencial técnico decisivo. Diferente do SPT, o Cone Penetration Test fornece um perfil contínuo de resistência de ponta e atrito lateral, eliminando os intervalos cegos entre amostragens. Em menos de um dia, o equipamento registra a estratigrafia detalhada do terreno, identifica zonas de baixa consistência e gera dados interpretáveis para modelagem geotécnica. Para construtoras que atuam nos bairros em expansão, como Campina, Feitoria e Arroio da Manteiga, o CPT reduz a margem de erro na escolha do tipo de fundação e antecipa problemas de recalque.

Em menos de um dia, o CPT fornece um perfil contínuo de resistência que elimina os intervalos cegos entre amostragens do SPT.

Nossas áreas de serviço

Abordagem e escopo

A expansão urbana de São Leopoldo a partir da década de 1960 pressionou a ocupação de áreas de várzea do Rio dos Sinos. Esses terrenos, formados por sedimentos quaternários, apresentam perfis de solo com comportamento geomecânico complexo. O ensaio CPT se destaca por medir, de forma contínua, a resistência de ponta (qc) e o atrito lateral (fs) a cada centímetro de profundidade. O cone eletrônico, instrumentado com células de carga e transdutores de pressão, registra também a poropressão (u) no caso dos piezocones. Em São Leopoldo, esse dado é valioso porque indica o regime de drenagem do solo e o potencial de adensamento sob carga. A cravação é feita por um sistema hidráulico montado sobre caminhão ou lagarta, com capacidade de reação de até 20 toneladas. Em comparação com o SPT, o CPT entrega um número muito maior de pontos de leitura, o que permite identificar camadas finas de areia ou argila que passariam despercebidas em sondagens espaçadas. O resultado é um perfil geotécnico de alta resolução, pronto para ser utilizado em softwares de cálculo de capacidade de carga e análise de recalques.
Ensaio CPT em São Leopoldo: Perfil Estratigráfico Contínuo para Projetos de Fundação
Imagem técnica — São Leopoldo

Considerações locais

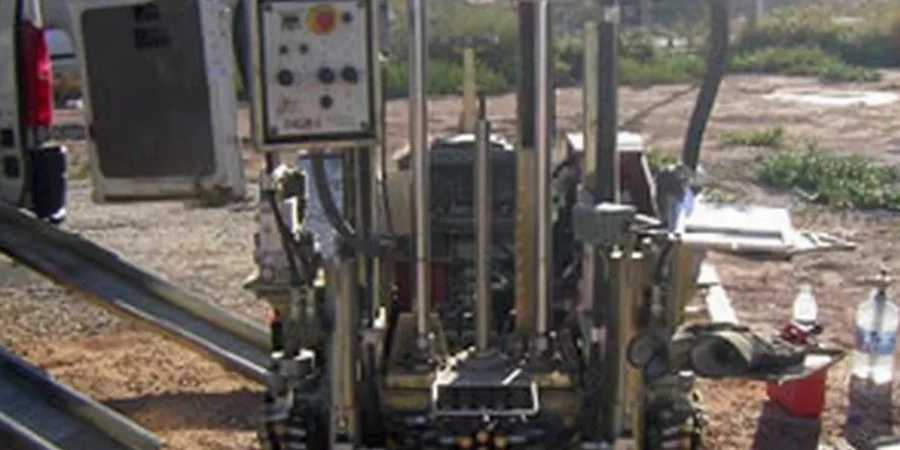

O equipamento de CPT utilizado em São Leopoldo consiste em um penetrômetro de cone eletrônico, uma central de aquisição de dados e um sistema de cravação hidráulica. O cone possui 10 cm² de área de seção transversal e inclinação de 60 graus na ponta. Durante a cravação, os sensores enviam leituras de qc e fs a cada centímetro para um computador de bordo, que gera o gráfico de perfil em tempo real. O maior risco técnico em campanhas de CPT na região é a refuga do ensaio por interrupção da cravação. Isso ocorre quando o solo oferece resistência superior à capacidade de reação do equipamento, ou quando há presença de matacões e pedregulhos nos depósitos aluvionares do Sinos. Para mitigar esse risco, a equipe de campo monitora constantemente o sinal de qc e pode interromper o avanço caso a resistência ultrapasse 40 MPa, preservando a integridade do cone. Outro ponto de atenção é a saturação do filtro poroso no caso do piezocone, essencial para leituras confiáveis de poropressão em argilas saturadas.

Precisa de uma avaliação geotécnica?

Resposta em menos de 24h.

Email: info@geotecnia1.org

Vídeo explicativo

Normas técnicas vigentes

ABNT NBR 16203:2014 – Solo – Ensaio de penetração de cone (CPT) – Procedimento, ABNT NBR 6484:2020 – Solo – Sondagens de simples reconhecimento com SPT – Método de ensaio (para correlações), ABNT NBR 6122:2019 – Projeto e execução de fundações

Dados técnicos

ParâmetroValor típico
Grandeza medida na pontaResistência de ponta (qc)
Grandeza medida no fusteAtrito lateral unitário (fs)
Razão de atritoRf = fs/qc x 100 (%)
Poropressão (piezocone)u (kPa) – opcional
Velocidade de cravação2 cm/s ± 0,5 cm/s
Capacidade de reação do equipamentoAté 20 toneladas
Profundidade típica em São Leopoldo15 a 25 metros (variável conforme resistência)
Norma de referênciaABNT NBR 16203:2014

Perguntas frequentes

Qual a diferença entre o ensaio CPT e o SPT?

O SPT mede o índice de resistência à penetração a cada metro e coleta amostras deformadas. O CPT crava um cone eletrônico de forma contínua e registra a resistência de ponta (qc) e o atrito lateral (fs) a cada centímetro, sem coleta de amostra. O CPT gera um perfil de alta resolução, ideal para modelagem numérica, enquanto o SPT permite classificação tátil-visual do solo.

Em quais tipos de solo de São Leopoldo o CPT é mais indicado?

O CPT tem desempenho excelente nos solos sedimentares do Vale do Sinos: argilas moles, siltes e areias finas a médias. É especialmente útil para identificar lentes de areia em meio a camadas de argila e para estimar parâmetros de adensamento. O ensaio não é adequado para terrenos com pedregulhos, matacões ou solos muito compactos que possam danificar o cone ou causar refuga.

Qual o prazo para receber os resultados do ensaio CPT?

Os dados de qc e fs são registrados em tempo real durante a cravação. O relatório completo, com gráficos de perfil, tabelas de parâmetros e interpretação geotécnica preliminar, é entregue em até 48 horas úteis após a conclusão do campo. A rapidez é uma das principais vantagens do CPT em relação a outras investigações.

Quanto custa um ensaio CPT em São Leopoldo?

O investimento para um ensaio CPT em São Leopoldo varia entre R$390 e R$520 por metro linear cravado, considerando mobilização de equipamento, mão de obra especializada e relatório técnico. Esse valor pode sofrer ajuste conforme a profundidade total da campanha e a dificuldade de acesso ao terreno.
